Fotovoltaico industriale 500 kW: adeguamento CCI e messa in servizio SolarEdge
Impianto fotovoltaico industriale da 500 kW, connesso in media tensione: adeguamento del Controllore Centrale d'Impianto (CCI) in cabina MT, dispositivi di sgancio di emergenza e messa in servizio degli inverter SolarEdge.
La sfida
Impianto da 500 kW completo lato campo ma non ancora in servizio. Mancava l'ultimo miglio: adeguamento CCI in cabina MT, dispositivi di sgancio di emergenza e messa in servizio degli inverter.
La soluzione
Installazione della terna di TV MT con quadretto secondari (magnetotermico 4P sulla misura 110 V, magnetotermico 2P sul V0 e resistenza antiferrorisonanza), sensori di corrente toroidali sui cavi MT, cablaggio del quadro CCI in cavo FG16 su tubo PVC, collegamenti equipotenziali in conduttore da 16 mm², pulsanti di sgancio per l'interruttore generale e per l'impianto fotovoltaico, verifica del quadro di parallelo inverter e messa in servizio degli inverter SolarEdge.
Il risultato
Impianto avviato in autoconsumo provvisorio: l'energia prodotta alimenta da subito i carichi dello stabilimento, in attesa dell'attivazione definitiva.
Scheda tecnica
Potenza: 500 kW · Connessione: media tensione · Inverter: SolarEdge · Quadro di parallelo: Schneider PrismaSeT · Interventi: adeguamento CCI, TV MT con quadretto secondari, sensori di corrente MT, sgancio di emergenza, messa in servizio · Avvio: autoconsumo provvisorio.
Per EPC e general contractor
Voltio lavora come partner esecutivo per EPC e general contractor: cabina MT, adeguamento CCI, protezioni e messa in servizio, secondo il vostro progetto, nel Nord e Centro Italia.
Galleria fotografica

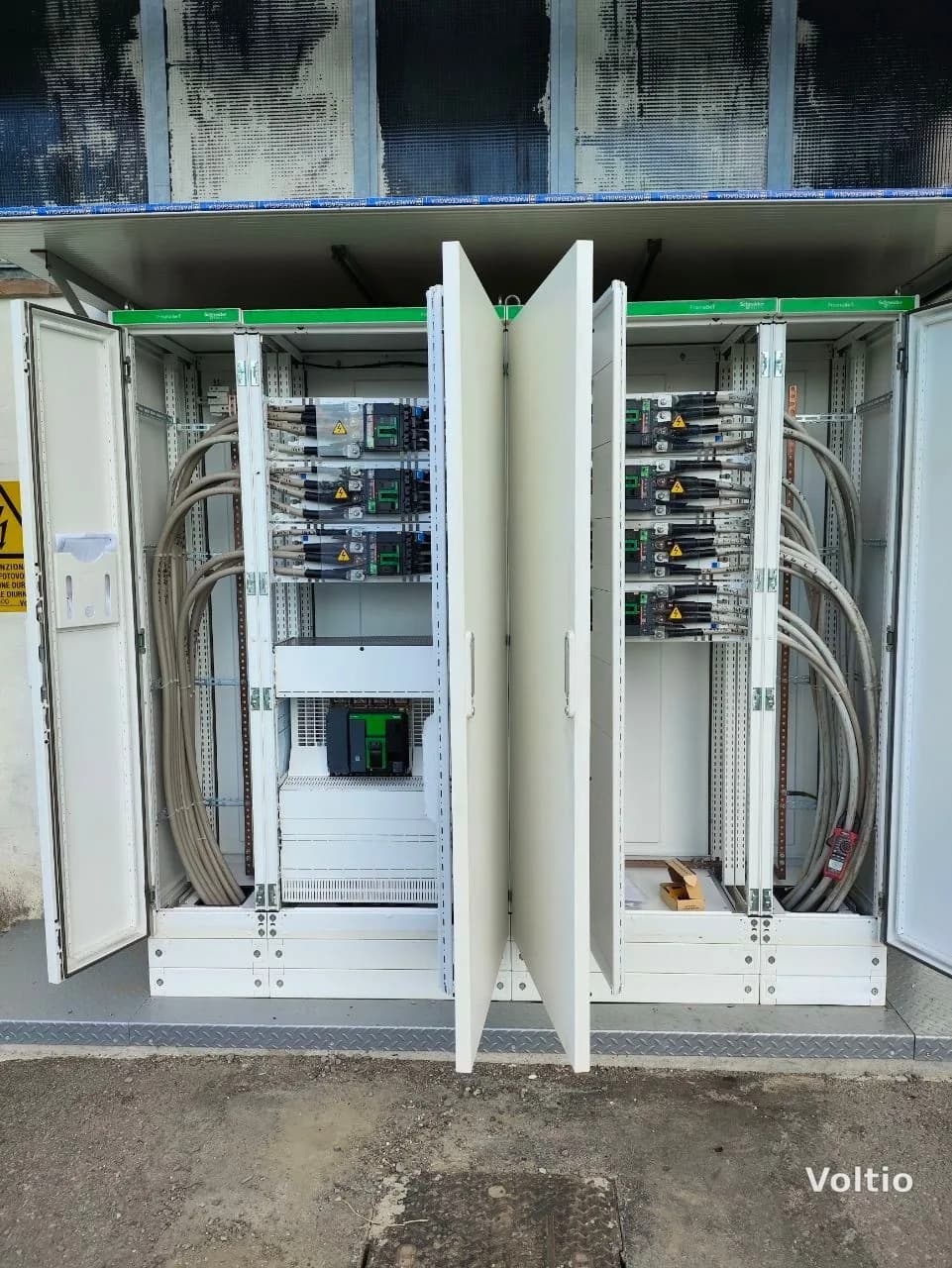

Quadro di parallelo inverter Schneider PrismaSeT

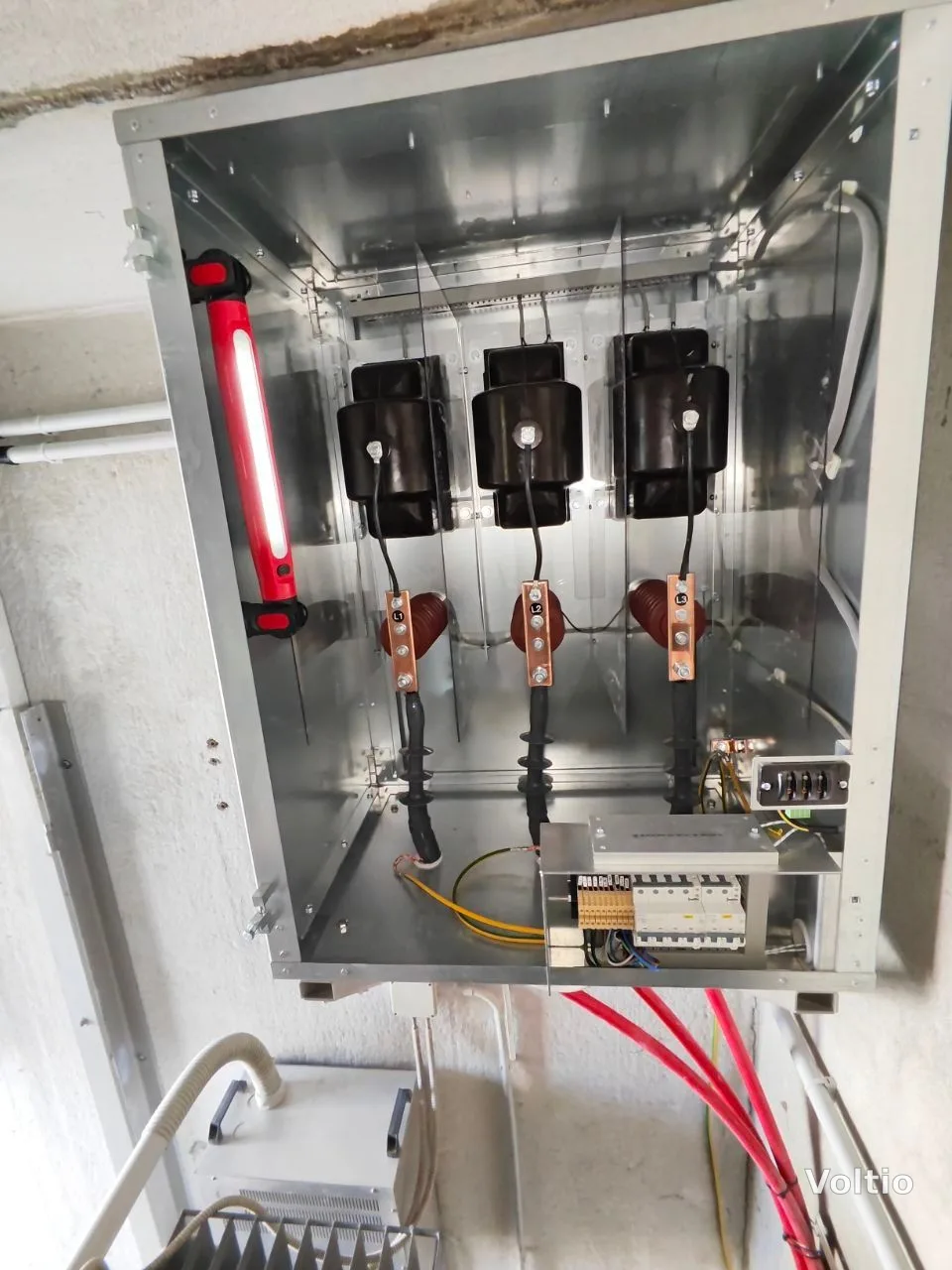

Cassonetto TV MT con terna di trasformatori

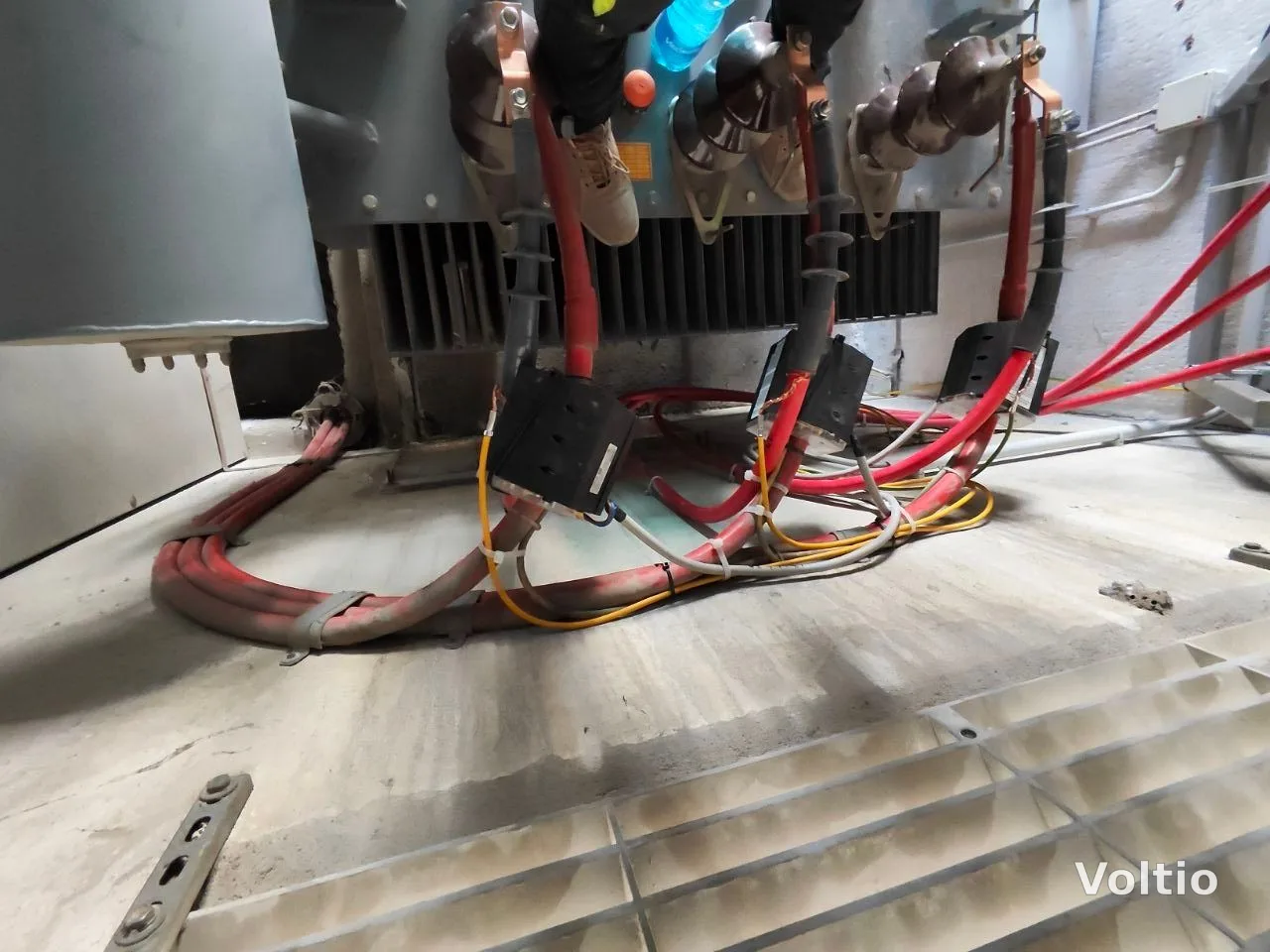

Sensori di corrente toroidali sui cavi MT

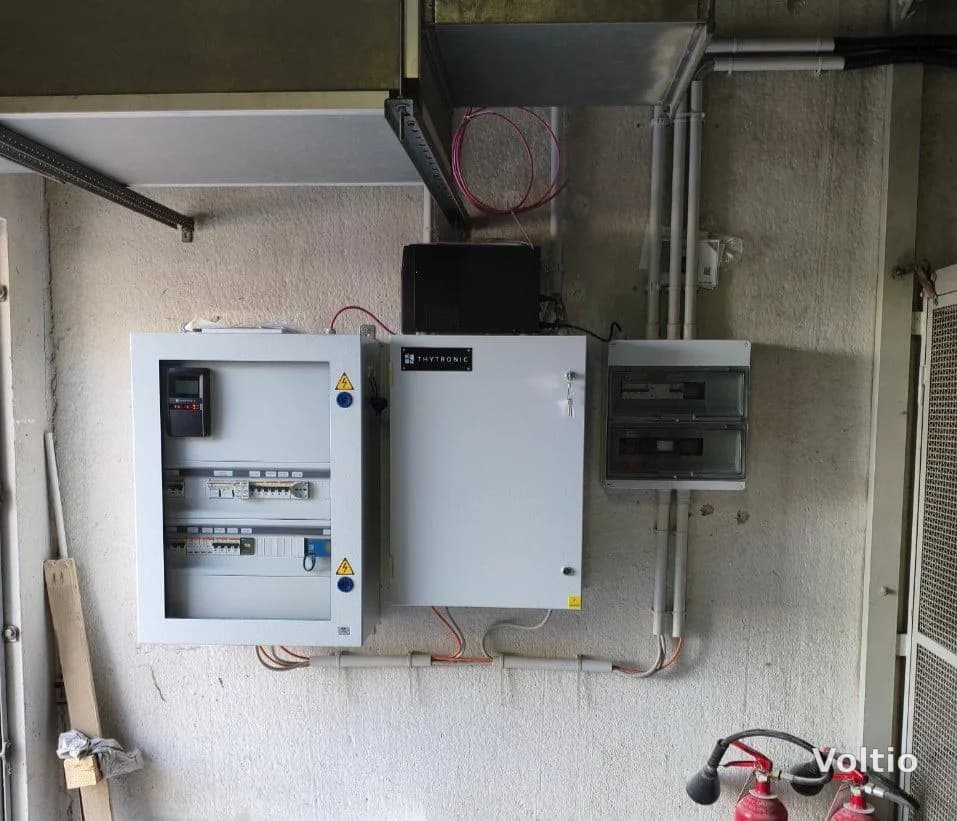

Locale tecnico con quadri per adeguamento CCI

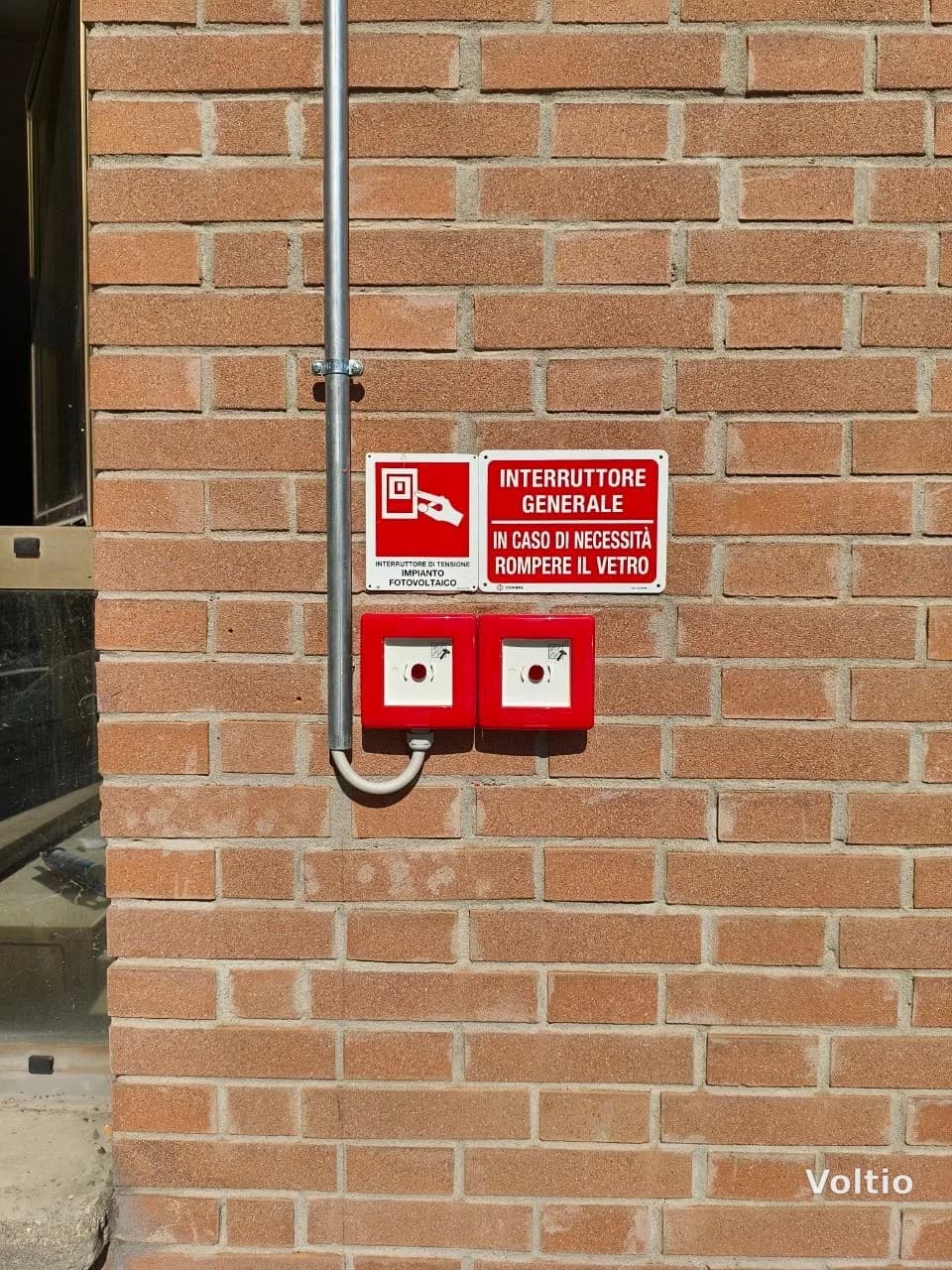

Pulsanti di sgancio di emergenza
