Adeguamento CCI con TV MT in inserzione Aron (Verona)
Adeguamento CCI su un impianto fotovoltaico industriale in provincia di Verona: due TV MT in inserzione Aron, misure verificate e collegamento al CCI.
La sfida
Impianto fotovoltaico industriale connesso in media tensione da adeguare con il Controllore Centrale d'Impianto (CCI). Serviva una misura affidabile delle tensioni lato MT, in una cabina con spazio limitato.
La soluzione

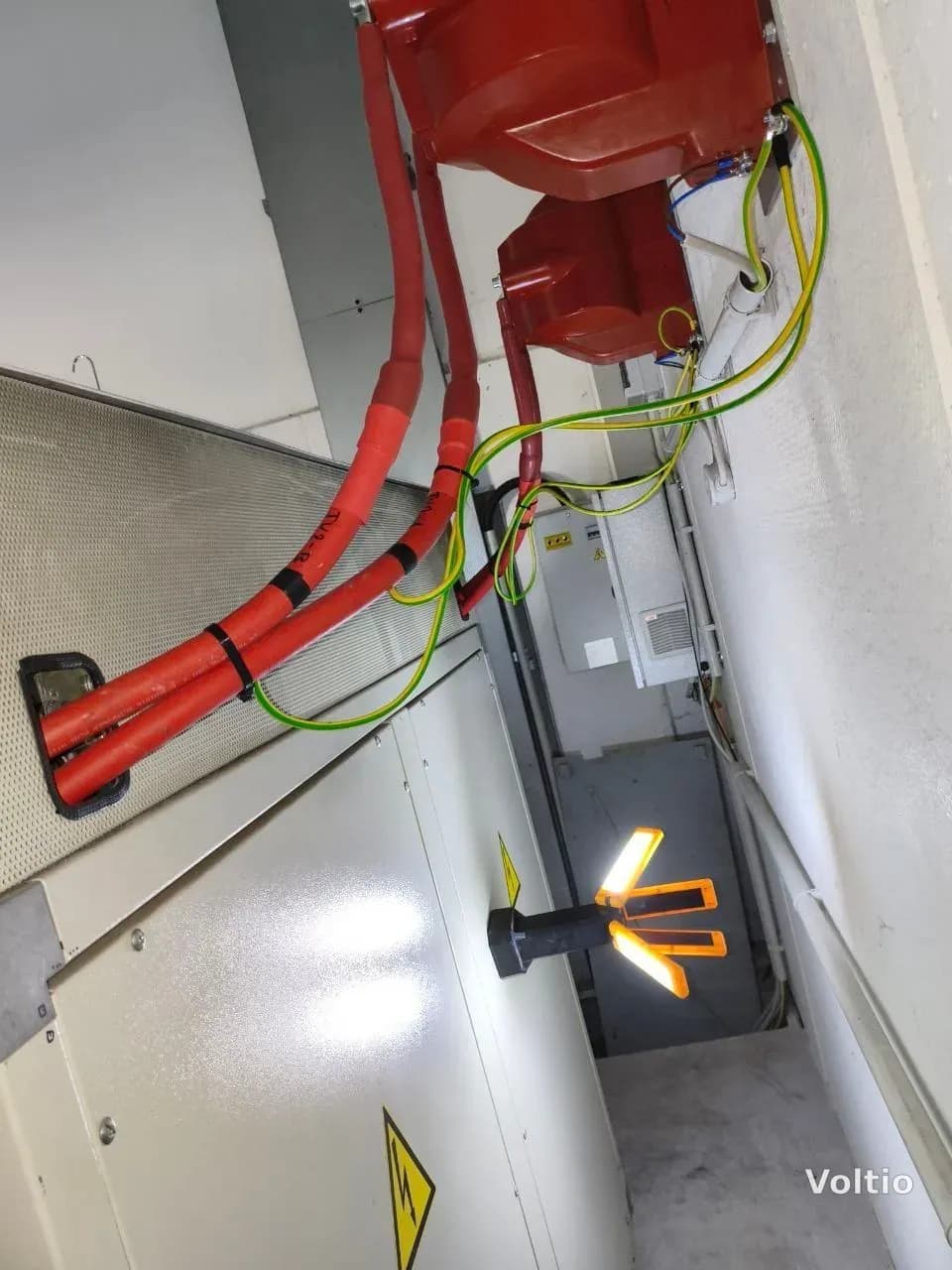

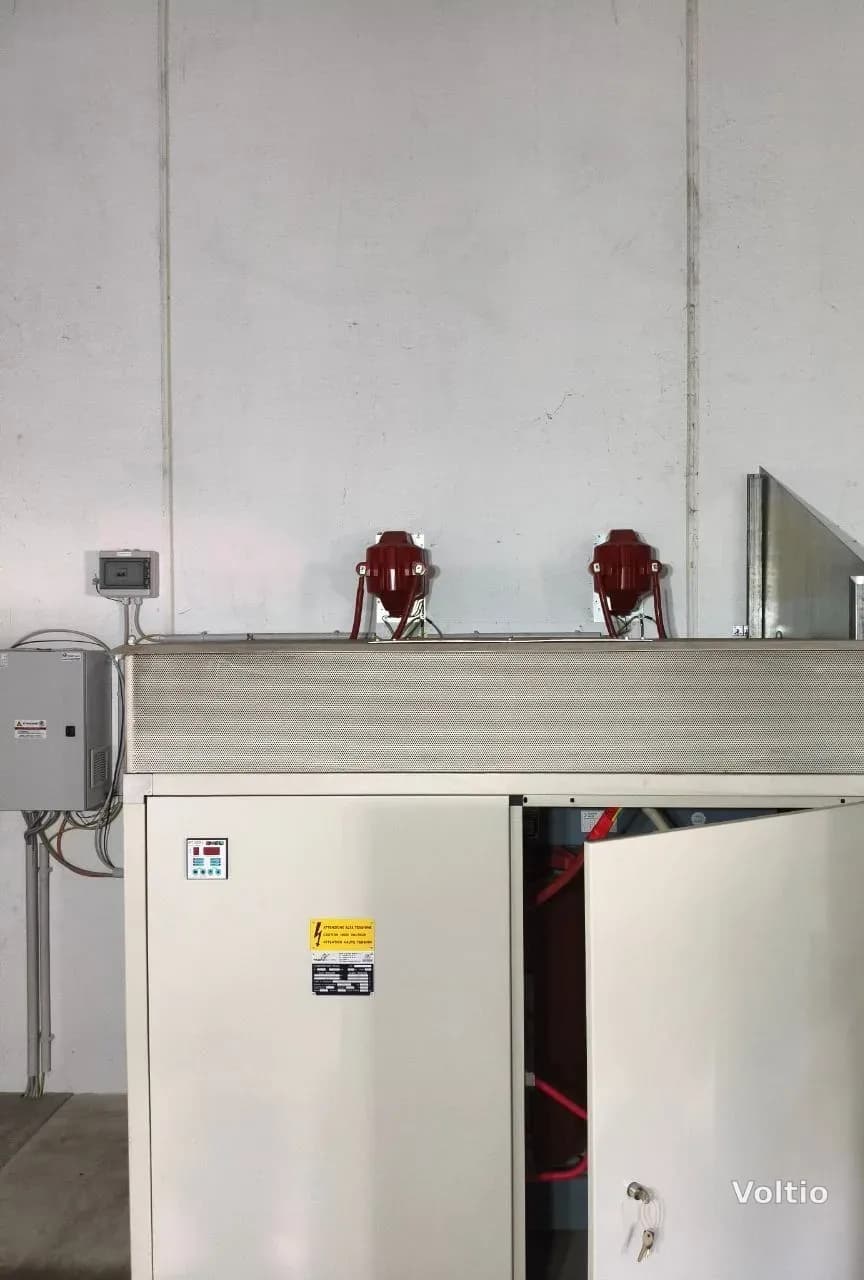

Installazione di due trasformatori di tensione (TV) fase-fase in inserzione Aron sopra il box del trasformatore, con secondari a fase L2 in comune messi a terra in un solo punto, protezione dei secondari e collegamento al meter del CCI. Verifica di polarita e tensioni concatenate prima della chiusura.
Il risultato
Misure delle tre tensioni concatenate disponibili al CCI con due soli TV, senza cassonetto aggiuntivo in cabina.
Galleria fotografica
Scheda tecnica
- Connessione

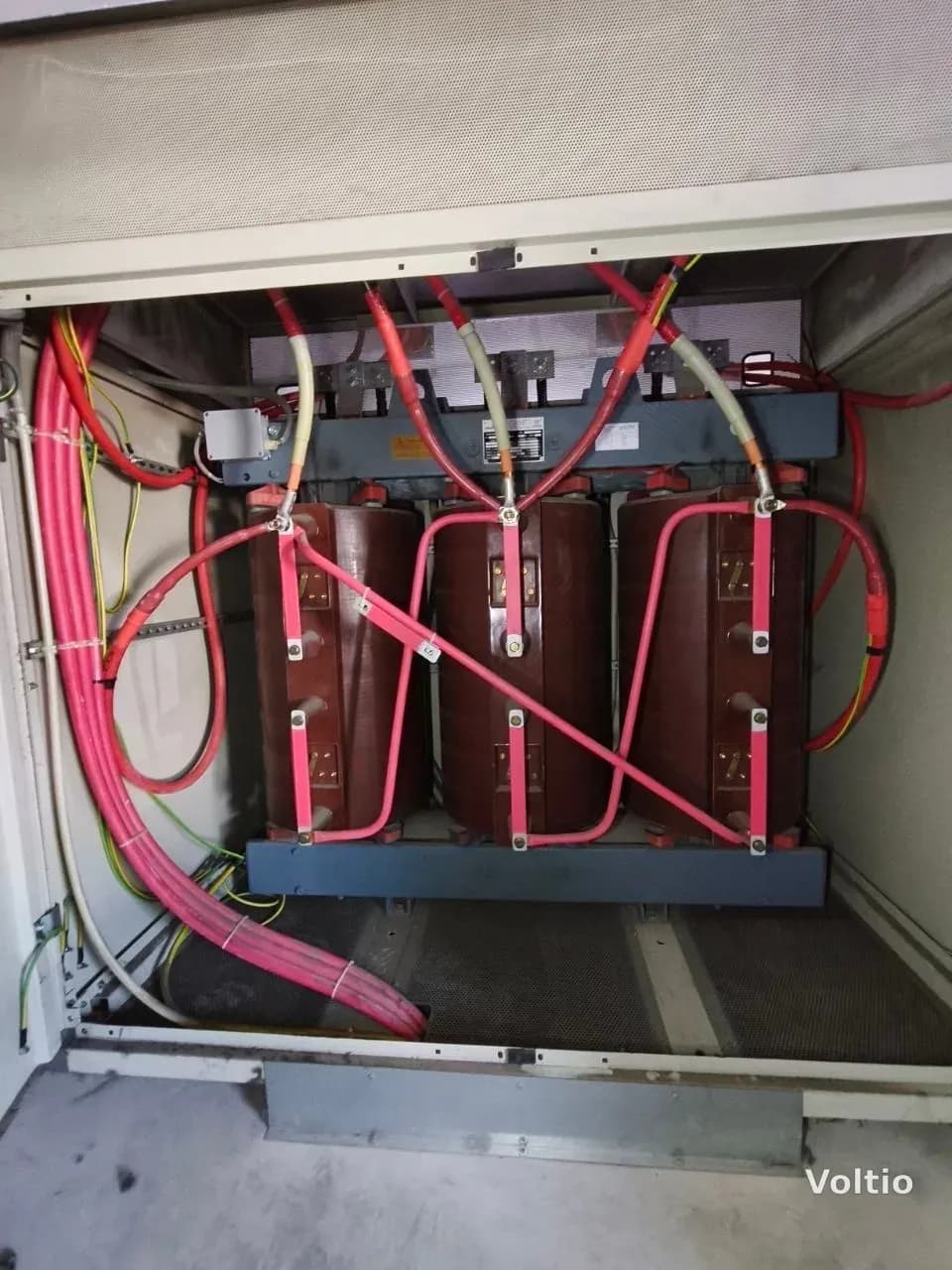

- media tensione · Trasformatore: resina, 630 kVA, Dyn11 · Misure di tensione: 2 TV fase-fase in inserzione Aron (L1-L2, L2-L3) · Intervento: adeguamento CCI · Potenza impianto FV: da definire.
