Il contesto
Un impianto fotovoltaico industriale in provincia di Verona, connesso in media tensione, doveva essere adeguato con il Controllore Centrale d'Impianto (CCI). Il CCI ha bisogno delle tensioni lato MT per osservare l'impianto e dialogare con il distributore, quindi il primo passo era portare in cabina una misura di tensione affidabile.
La cabina ospita un trasformatore in resina da 630 kVA, collegamento Dyn11, già protetto da centralina di controllo temperatura.
La soluzione: due TV in inserzione Aron
Per la misura delle tensioni concatenate abbiamo scelto l'inserzione Aron: due trasformatori di tensione fase-fase invece di tre.
- TV1 misura la tensione tra L1 e L2
- TV2 misura la tensione tra L2 e L3
- i due secondari hanno L2 in comune, messo a terra in un solo punto
- le due fasi esterne arrivano al meter del CCI attraverso la protezione dei secondari, mentre L2 arriva come riferimento

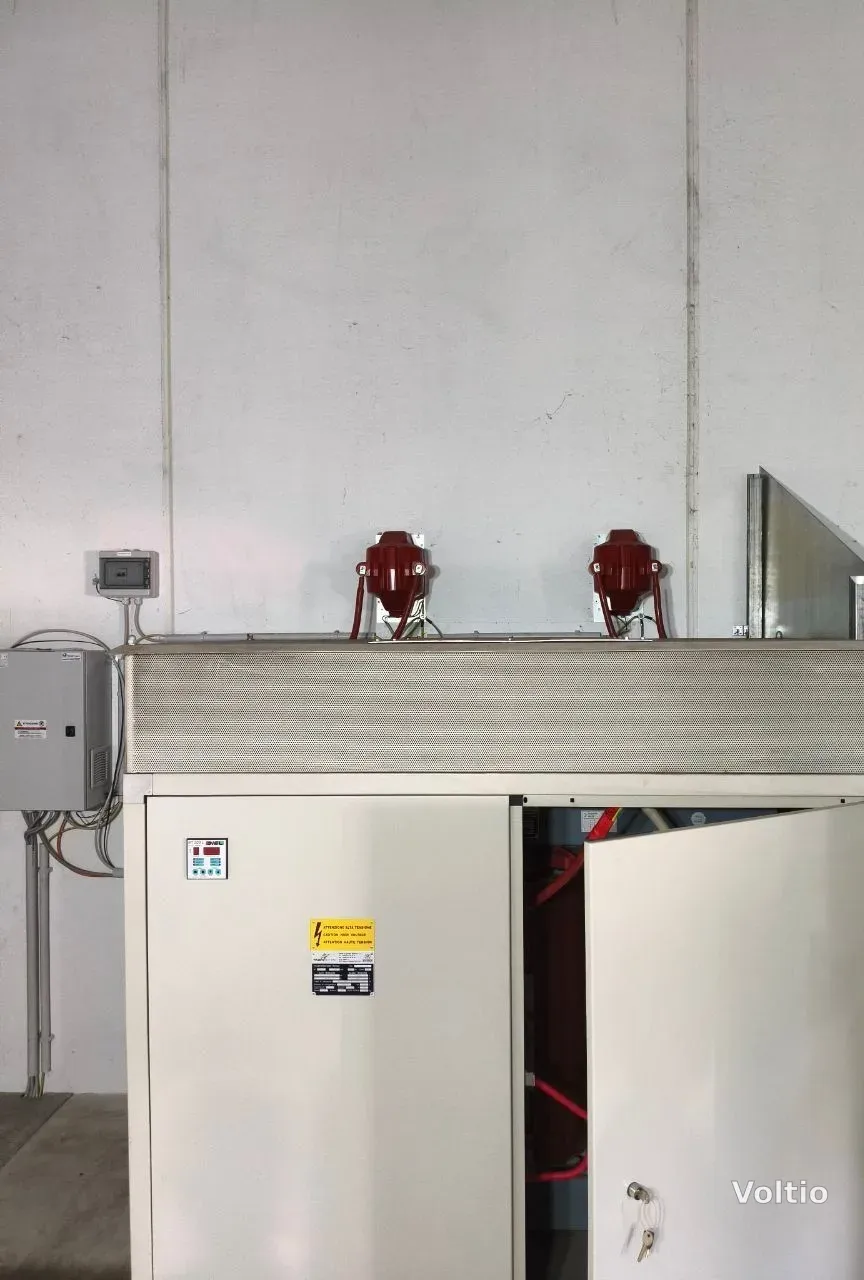

Con due TV si ottengono tutte e tre le tensioni concatenate. È una soluzione compatta, che in questa cabina ha permesso di installare i TV direttamente sopra il box del trasformatore, senza aggiungere un cassonetto dedicato.
Le verifiche che contano
Su un'inserzione Aron gli errori più comuni sono due: la polarità dei secondari e la messa a terra.
- Polarità. Se un secondario è invertito, la tensione misurata tra le fasi esterne risulta circa 1,7 volte quella attesa. Prima di chiudere il quadro abbiamo misurato tutte e tre le concatenate e verificato che fossero uguali.
- Terra in un solo punto. Il comune dei secondari va a terra in un unico punto e arriva al meter con un conduttore dedicato. Due punti di terra trasformano il circuito di misura in un anello per le correnti di guasto, e le letture si sporcano proprio quando servono.
Quando l'Aron non basta
L'inserzione Aron misura le tensioni concatenate, ma non permette di ricavare la tensione omopolare (V0). Se la protezione richiede la funzione di massima tensione omopolare, serve una terna di TV fase-terra con avvolgimento a triangolo aperto. Per questo la scelta va fatta guardando cosa richiedono il CCI e il sistema di protezione di quel sito, non a catalogo.
Domande frequenti
Cos'è l'inserzione Aron dei TV?
È un collegamento con due trasformatori di tensione fase-fase che hanno una fase in comune. Permette di misurare tutte e tre le tensioni concatenate con due TV invece di tre.
Quando conviene usare due TV invece di tre?
Quando servono solo le tensioni concatenate, ad esempio per le misure del CCI. Se serve anche la tensione omopolare (V0), bisogna usare una terna di TV fase-terra.
Come si verifica che l'inserzione Aron sia corretta?
Si misurano le tre tensioni concatenate sul secondario: devono essere uguali. Se una è circa 1,7 volte le altre, un secondario ha la polarità invertita.
