Un impianto elettrico pensato per lavorare, non solo per funzionare
Quando un'officina meccanica ci chiede di rifare l'impianto elettrico da zero, non si tratta solo di tirare cavi e montare interruttori. Si tratta di progettare un sistema che regga carichi pesanti, protegga le persone e le attrezzature, e — nel 2026 — permetta di controllare tutto da remoto. Questo è esattamente il lavoro che stiamo realizzando: rifacimento completo dell'impianto elettrico di un'officina meccanica, con quadro Hager professionale e gestione smart dell'illuminazione tramite moduli Shelly Pro 4PM. Il lavoro è ancora in corso, e questo articolo è il primo di una serie che documenterà ogni fase.

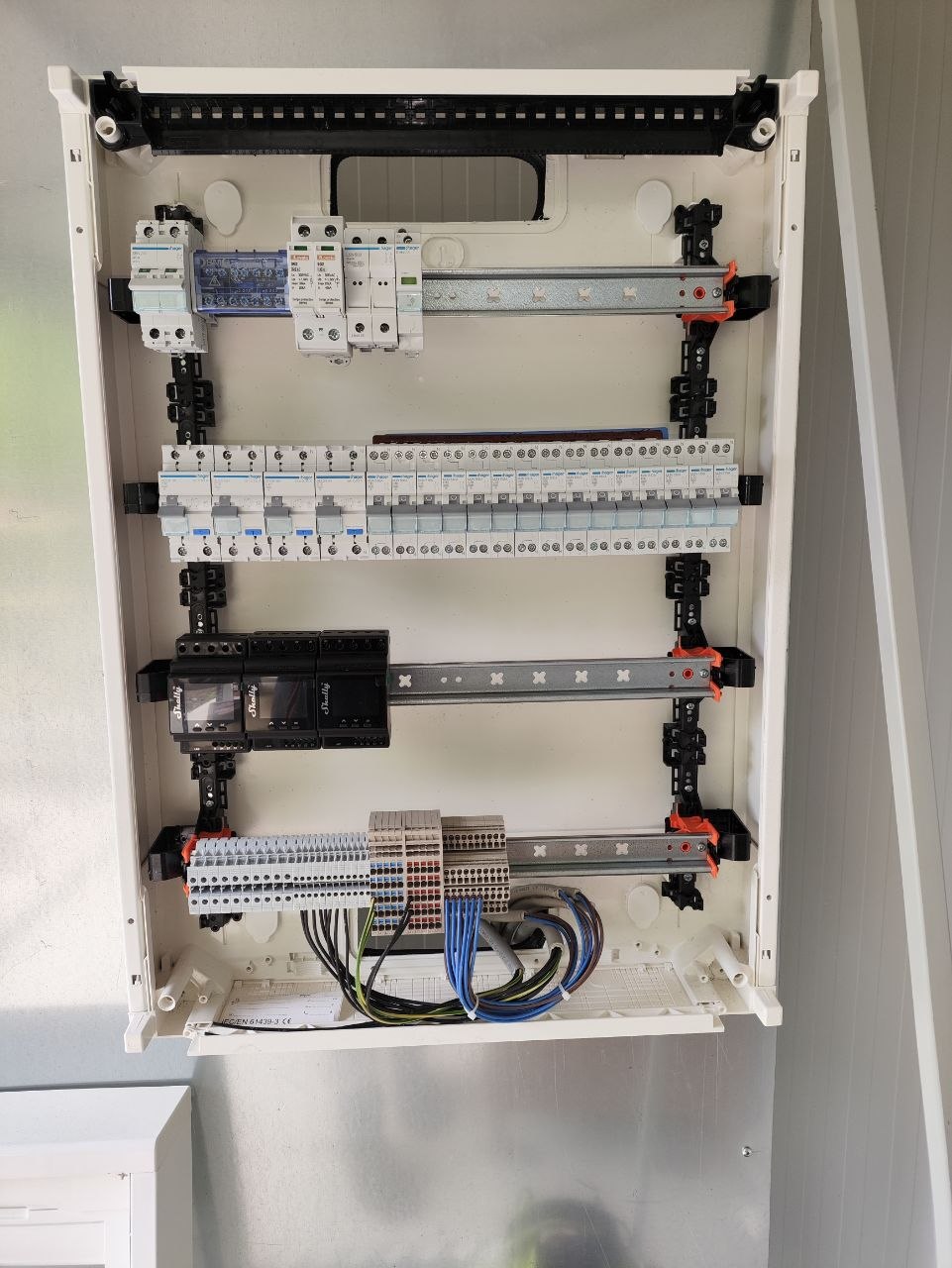

Il quadro elettrico: il cuore dell'impianto
La scelta è caduta su un quadro **Hager** da incasso, per diversi motivi: - **Qualità costruttiva** — le guide DIN Hager hanno tolleranze precise, i moduli si montano senza giochi e il quadro resta ordinato anche con tanti componenti - **Modularità** — spazio sufficiente per espansioni future senza dover cambiare quadro - **Estetica professionale** — anche in un'officina, un quadro pulito e ben organizzato fa la differenza in termini di manutenibilità Il quadro è strutturato su più file con una logica precisa: protezioni generali in alto, circuiti dedicati al centro, automazione e morsettiere in basso.
Prima fila: sezionatore e protezione da sovratensioni
Nella parte superiore del quadro troviamo: - **Sezionatore generale** — permette di togliere tensione a tutto l'impianto in un solo gesto. Fondamentale per la sicurezza durante le manutenzioni e obbligatorio per norma CEI 64-8 - **Scaricatore di sovratensioni (SPD)** — protezione contro i picchi di tensione causati da fulmini o manovre sulla rete. In un'officina meccanica con macchinari costosi (ponti sollevatori, compressori, saldatrici), uno scaricatore non è un optional ma un investimento che salva migliaia di euro di attrezzature Questi due componenti sono il primo livello di difesa dell'intero impianto.
Seconda fila: interruttori magnetotermici dedicati
Ogni circuito dell'officina ha il suo interruttore dedicato Hager: - **Prese di servizio** — per utensili portatili e attrezzature mobili - **Circuiti forza motrice** — per compressore, ponte sollevatore, saldatrice - **Illuminazione** — separata dalla forza, con protezione indipendente - **Circuiti ausiliari** — ufficio, spogliatoio, impianto di allarme La separazione dei circuiti non è un vezzo da elettricista pignolo: significa che se salta la protezione del compressore, le luci restano accese e l'officina non si ferma. Selettività reale, non sulla carta.
Terza fila: Shelly Pro 4PM — il controllo intelligente
Ed è qui che il quadro diventa smart. Abbiamo installato moduli **Shelly Pro 4PM** su guida DIN per gestire l'illuminazione dell'officina: **Cos'è Shelly Pro 4PM:** - 4 canali indipendenti, ognuno con misurazione di potenza integrata - Montaggio su guida DIN (sta nel quadro come un qualsiasi interruttore) - Connessione WiFi + Ethernet + Bluetooth - Controllo da app, da web, da automazioni, da assistenti vocali **Perché in un'officina meccanica:** - Accensione/spegnimento luci da smartphone — niente più interruttori sporchi di grasso - Programmazione oraria — le luci si accendono all'apertura e si spengono alla chiusura, automaticamente - Monitoraggio consumi — sai esattamente quanto consuma ogni zona dell'illuminazione - Scene — "modalità lavoro" (tutto acceso), "modalità ufficio" (solo zona amministrativa), "modalità notturna" (luci di cortesia) - Controllo remoto — hai dimenticato le luci accese? Le spegni dal telefono, da qualsiasi posto
Il cablaggio: ordine che si vede
La morsettiera in basso raccoglie tutti i cavi in arrivo dai vari circuiti. Ogni conduttore è identificato con ferrule colorate secondo norma: - **Giallo/verde** — terra di protezione PE - **Blu** — neutro - **Marrone/nero/grigio** — fasi I cavi sono pettinati e fissati con fascette. Sembra un dettaglio, ma un cablaggio ordinato significa: - Manutenzione più veloce (trovi subito il cavo giusto) - Meno errori in caso di ampliamenti - Minore rischio di surriscaldamento per accumulo disordinato
Work in progress: cosa arriverà
Questo è solo l'inizio. Il progetto prevede ancora diversi step che documenteremo nei prossimi articoli: - **Distribuzione completa** — cavidotti, scatole di derivazione, punti presa e punti luce in tutta l'officina - **Illuminazione LED industriale** — plafoniere e highbay LED dimensionate per i lux richiesti nelle aree di lavoro - **Integrazione Shelly avanzata** — dashboard di monitoraggio consumi, automazioni basate su presenza, integrazione con eventuale impianto fotovoltaico - **Prove e collaudo** — misure di isolamento, continuità PE, impedenza anello di guasto, verifica differenziali - **Dichiarazione di conformità** — DM 37/08 con tutta la documentazione tecnica Restate sintonizzati — ogni fase verrà documentata con foto e dettagli tecnici.
